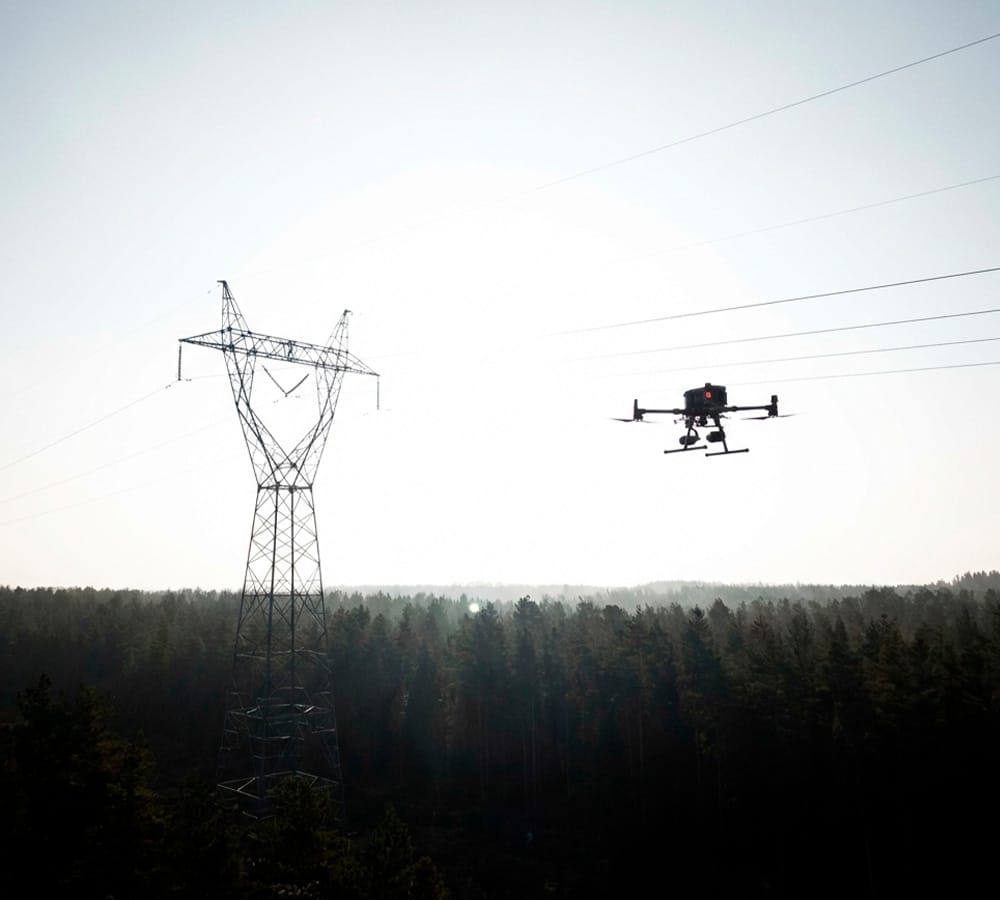

Te ha pasado. Realizas un vuelo fotogramétrico impecable sobre un corredor eléctrico. Tienes cientos de fotos de alta resolución. Pero cuando procesas la data para generar el modelo 3D, ocurre la pesadilla de todo topógrafo: los cables han desaparecido.
Las líneas de transmisión, al ser objetos delgados y uniformes contra un fondo complejo (cielo brillante o vegetación oscura), son la debilidad de la fotogrametría tradicional. El software simplemente no encuentra suficientes puntos de coincidencia para reconstruirlas.
El resultado es un modelo «roto» donde no puedes medir la catenaria (la curva del cable) ni calcular con precisión la distancia de seguridad al suelo o a la vegetación. En el mundo de la transmisión eléctrica, esa falta de datos no es un error menor; es un riesgo operativo inaceptable.
Aquí es donde la fotografía termina y el láser comienza. Hoy analizamos por qué el LiDAR para drones, y específicamente el DJI Zenmuse L2, se ha convertido en la herramienta definitiva y obligatoria para este sector.
⚡ El desafío de la «Invisibilidad» en la inspección de líneas eléctricas
Para un ingeniero eléctrico o un gerente de mantenimiento, el objetivo no es tener una «foto bonita» de la torre. El objetivo es ingeniería pura: calcular el gálibo (distancia vertical mínima), analizar la flecha del conductor bajo distintas cargas térmicas y gestionar la franja de servidumbre.
Si usas cámaras visuales estándar, dependes de la luz y del contraste. Pero un dron profesional equipado con LiDAR es un sistema activo. No «ve» luz; emite pulsos láser.
El Zenmuse L2 dispara cientos de miles de puntos por segundo que golpean físicamente el cable. El resultado es una nube de puntos de alta densidad que dibuja perfectamente la línea de transmisión, incluso si es un cable de guarda delgado a 50 metros de altura. Con esta tecnología, la «invisibilidad» del cable deja de ser un problema.
🌲 5 Retornos: Cómo «ver» el suelo a través del bosque
El segundo gran dolor de cabeza en la inspección de líneas eléctricas es la vegetación. ¿Cómo sabes la distancia real entre el cable y el suelo si hay un bosque denso debajo? La fotogrametría solo ve la copa de los árboles (DSM). Tú necesitas ver el suelo (DTM).
Aquí es donde el Zenmuse L2 brilla con su capacidad de soportar hasta 5 retornos.
Imagina un pulso láser viajando desde el drone hacia un árbol:
- Parte del pulso golpea la hoja superior (1er retorno).
- El resto del pulso sigue bajando, golpea una rama media (2do y 3er retorno).
- Finalmente, lo que queda del pulso atraviesa los huecos y golpea la tierra (5to retorno).
Al clasificar estos puntos en el software (como DJI Terra), puedes «apagar» la vegetación y quedarte solo con el suelo y las torres. Esto te permite medir con precisión milimétrica si un árbol está creciendo peligrosamente cerca de la zona de seguridad de la línea, algo que, como explican nuestros partners de Dronia, marca el fin de las grúas y los métodos manuales peligrosos.
🚀 Matrice 350 RTK + Zenmuse L2: El nuevo estándar industrial
Tener un buen sensor no sirve de nada sin una plataforma estable. El ecosistema de drones DJI Chile para la industria tiene un rey indiscutible: el Matrice 350 RTK.
Esta aeronave no es solo un vehículo; es una estación de trabajo aérea. Al combinar la robustez del Matrice 350 RTK (IP55, baterías de larga duración, transmisión O3 Enterprise) con la precisión del L2, obtienes una solución integrada. No necesitas calibraciones complejas de terceros ni cables sueltos. El L2 se conecta, el RTK georreferencia cada punto en tiempo real, y tú obtienes datos listos para ingeniería.
Datos precisos para decisiones críticas
Con esta combinación, las distribuidoras eléctricas pueden:
- Detectar inclinaciones anómalas en las torres.
- Medir la catenaria exacta bajo condiciones de carga máxima.
- Realizar inventarios de activos automatizados.
Si estás interesado en cómo esta tecnología se integra en un flujo de trabajo de mapeo más amplio, te recomendamos revisar nuestra guía sobre Mapeo 3D con drones DJI, donde profundizamos en el ecosistema de software.
📹 Zenmuse L2 en Acción: Topografía y Mapeo 3D
¿Quieres ver la diferencia real entre una foto plana y una nube de puntos láser? Este video es esencial.
En pocos minutos, verás un resumen técnico completo de lo que el Zenmuse L2 es capaz de hacer. Observa cómo captura curvas de nivel, genera ortomosaicos y, lo más impresionante, cómo crea una nube de puntos densa en tiempo real, permitiéndote visualizar la estructura del terreno y los objetos verticales con una claridad asombrosa.
Preguntas Frecuentes (FAQ) sobre LiDAR L2
1. ¿Por qué necesito el Zenmuse L2 si el L1 ya era bueno? ¿Cuál es la mejora real?
La diferencia es sustancial en la densidad y el tamaño del punto láser. El Zenmuse L2 tiene un punto láser mucho más pequeño (haz más concentrado), lo que le permite detectar objetos más finos (como cables de alta tensión) a mayor distancia y con mayor definición que el L1. Además, su IMU (Unidad de Medición Inercial) no requiere el tiempo de calentamiento de 5-10 minutos del L1; está lista casi al instante.
2. ¿Puedo hacer inspecciones de líneas eléctricas de noche con el L2?
Sí. A diferencia de la fotogrametría que depende del sol, el LiDAR para drones es una tecnología activa (emite su propia luz láser). Puedes mapear un corredor eléctrico en total oscuridad y obtener la misma precisión geométrica que de día, lo cual es ideal para emergencias o zonas de tráfico aéreo restringido diurno.
3. ¿El Matrice 350 RTK es la única plataforma compatible con el L2?
Actualmente, el Zenmuse L2 está optimizado para funcionar nativamente con el Matrice 350 RTK y el Matrice 300 RTK (con firmware actualizado). Esta integración asegura que la sincronización de tiempo entre la cámara, el láser, la IMU y el RTK sea perfecta, eliminando errores de georreferenciación.
4. ¿Qué tan densa es la nube de puntos para ver los cables?
El L2 puede generar hasta 1.2 millones de puntos por segundo (en modo de retornos múltiples). Esto crea una densidad tan alta que los cables de transmisión aparecen como líneas continuas y sólidas en el modelo, permitiendo mediciones de flecha (sag) con un margen de error de centímetros.
5. ¿Necesito puntos de control (GCP) para inspeccionar torres con el L2?
Gracias a la alta precisión de la IMU desarrollada por DJI y al módulo RTK del Matrice 350 RTK, puedes realizar levantamientos de alta precisión sin necesidad de colocar puntos de control en tierra, lo cual es a menudo imposible en zonas montañosas o de difícil acceso donde se encuentran las torres de alta tensión.
6. ¿El L2 incluye cámara visual o es solo láser?
Es una solución híbrida. El Zenmuse L2 incluye una cámara RGB de 4/3 CMOS con obturador mecánico. Esto significa que, al mismo tiempo que capturas la nube de puntos láser (geometría), estás capturando fotos de alta resolución (textura) para colorear esa nube o para realizar una inspección visual tradicional simultánea.
